BIM技術 BIM案例：BIM技術在上海中心雙層玻璃幕墻工程項目中的應用

　　近年來，BIM（建筑信息模型）技術蓬勃發展，滲透到建筑項目的各個領域，尤其是在幕墻工程上的應用涌現出諸多優秀案例，比如上海中心的雙層玻璃幕墻工程項目。然而，在實際施工程中，施工單位往往先進行大面積部位的安裝，邊角等復雜部位的幕墻測量、九游官網app加工及安裝均滯后施工，由此造成工期延長且不利于內外裝修。

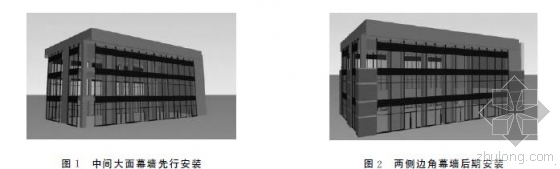

　　傳統的幕墻下料順序為先大面、再局部；先中間、再邊角；先通用、后異型；自下向上施工，豎向劃分施工段，往往均是最后才能整體全部封閉，室內作業只能等幕墻全部完成后進行，直接影響工程整體進度。圖1、圖2為傳統施工過程，先施工中間玻璃幕墻，后期施工兩側石材幕墻，九游官網app未達到水平層的整層封閉，同時，幕墻本身工期及室內分項施工均受影響。

　　幕墻施工中，先進行大面施工后，為消除土建結構誤差，需要對剩余局部、邊角重新進行測量，然后進行二次加工，進場安裝剩余部分，對自身工期產生影響，同時影響室內裝修及安裝。以濟寧全運會指揮中心項目幕墻工程為例，總結傳統幕墻施工工藝造成的影響。

　　通過以上的幕墻構件施工工期以及對裝修工程、安裝工程的影響分析得知，傳統幕墻施工在大面完成后的局部施工過程中，從測量到材料加工安裝，周期大約在30d左右，影響了幕墻工程整體進度，同時幕墻的整體進度影響土建及裝飾施工，很多分項不能及時開展，對建筑總工期產生影響。

　　利用Navisworks軟件，實現高層幕墻的施工段合理劃分，提前交接各工作面，從而縮短幕墻整體工期以及協調幕墻工程與內外裝修等工程。

　　新型幕墻施工順序如下：施工準備→測量放線→三維結構實體模型建立→幕墻三維設計→提料加工→幕墻埋件→幕墻龍骨安裝→幕墻面材安裝→幕墻打膠→幕墻清潔→竣工驗收

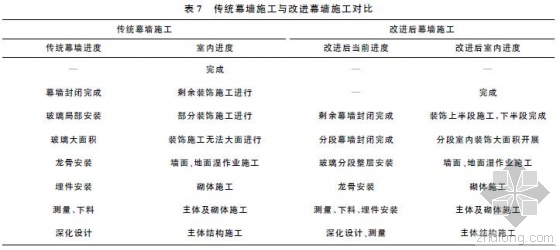

　　根據工程實例，將傳統幕墻施工與改進的幕墻施工程序進行對比，見表7采取幕墻測量、建模、一次性加工提料，可以節省工期約1個月，有效地提高了幕墻的施工技術水平，加快了整體幕墻施工進度。

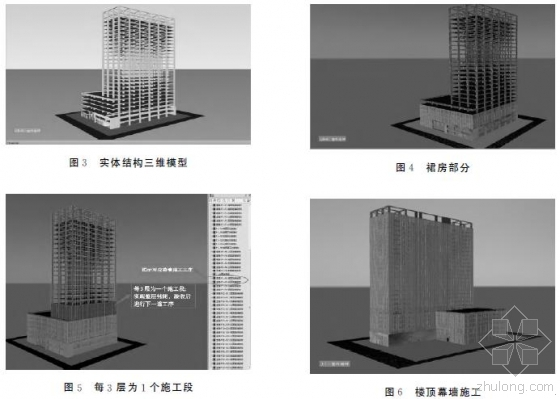

　　本文以青島創意大廈項目為工程案例，利用Navisworks軟件，按照基于BIM技術改進的施工順序和工序，采取劃分施工區域、分段安裝、整層封閉的施工方案，以每3層為1個施工段，然后分段驗收，進行下道工序．模擬過程見圖3-6。

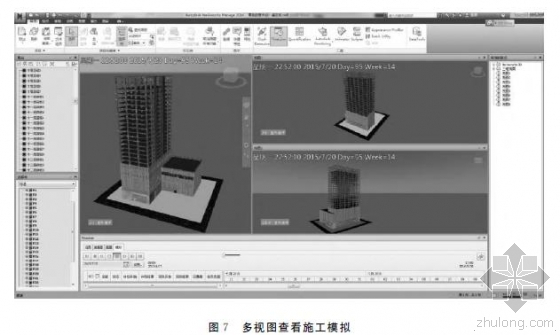

　　通過4D施工模擬可以實現對幕墻施工流程的優化，主要表現在：①將實際施工進度計劃與模型結合在一起，在Navisworks軟件中，通過可視化的形式表達施工進度，輔助確定施工方案合理性。②可以對幕墻構件的安裝順序給予精確定義，分析每日工作進度。也可以根據現場的施工進度，與計劃進度進行對比分析，判別完成比例，分析對總工期的影響，進而調整下一階段的安裝進度，如圖7所示。

　　施工過程中的軟碰撞（即間隙檢查）種類很多，通過BIM模型，可以直觀分析出施工方法（器具）對空間的要求是否能夠被滿足，如圖8所示。同時，碰撞報告中給出了間隙距離，通過對這些位置及數據的分析，可以判定間隙的數值是否在加工及安裝偏差允許的范圍內．例如當允許的安裝偏差設定為3ｍｍ，那么模型中小于3ｍｍ的情況都可能產生碰撞．此外，軟碰撞還包括調節幕墻板塊時需要的操作空間等等，將在施工方案確定及具體施工過程中，不斷發現問題并結合BIM模型進行軟碰撞分析。

　　在模型中快速找到破損位置的玻璃嵌板編號，進而找出其對應的玻璃規格及鏈接的構件加工圖。同時，分析該板塊兩側的幕墻板塊尺度，從而制定合理的更換方案，如圖9所示。

　　伴隨著越來越多的項目在使用Navisworks，NavisworksAPI無論建筑設計、工程施工或是機械制造，都有著越來越多的開發需求。本文針對幕墻施工模擬方面的需求，同時考慮實現軟件操作的便捷性，對NavisworksAPI進行插件開發。

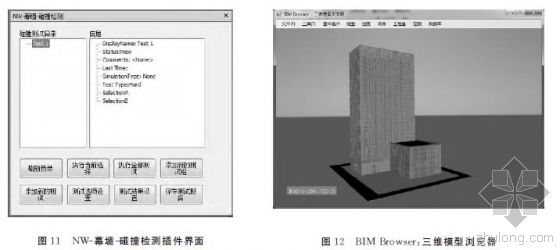

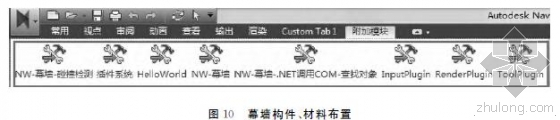

　　Plugin插件通俗地講就是點擊按鈕即可實現定義的功能，本文基于NETAPI開發了多個Plugin插件，見圖10，并以“NW－幕墻－碰撞檢測”插件開發為例，簡述功能拓展說明。NW－幕墻－碰撞檢測的功能設想是將軟件中的視圖、碰撞檢測等功能進行整合，并給出自定義的方式，以實現多種功能可以在1個窗口中進行操作，有利于工作效率的提高，界面見圖11。

　　由于Navisworks軟件對計算機配置要求較高，操作不方便，影響項目展示和溝通。基于此，本文以其常用的功能為基礎，結合本研究課題，自主研發了一款獨立的三維模型瀏覽器軟件：BIMBrowser本軟件具有較強的實用性，操作簡便，具有Navisworks中的大多數常用功能，能較為流暢地運行項目操作，對計算機的配置要求較低．軟件界面如圖12所示。

　　通過對傳統幕墻施工工序分析，研究傳統幕墻施工順序?qū)ψ陨砉て诩捌渌猪棥惭b工程和裝修工程的影響，提出改進后分段整層一次性施工的新施工工藝，節省了幕墻工期，并減少對其他工序的工期影響。基于BIM模型的施工模擬，進一步提升幕墻工藝的技術水平，具有較高的推廣和實用價值。基于NavisworksAPI的發實現了軟件功能的拓展，提高了軟件的操作效率，同時便于項目的溝通和交流。
